Инструкция по подбору инструмента на фрезерном .pdf

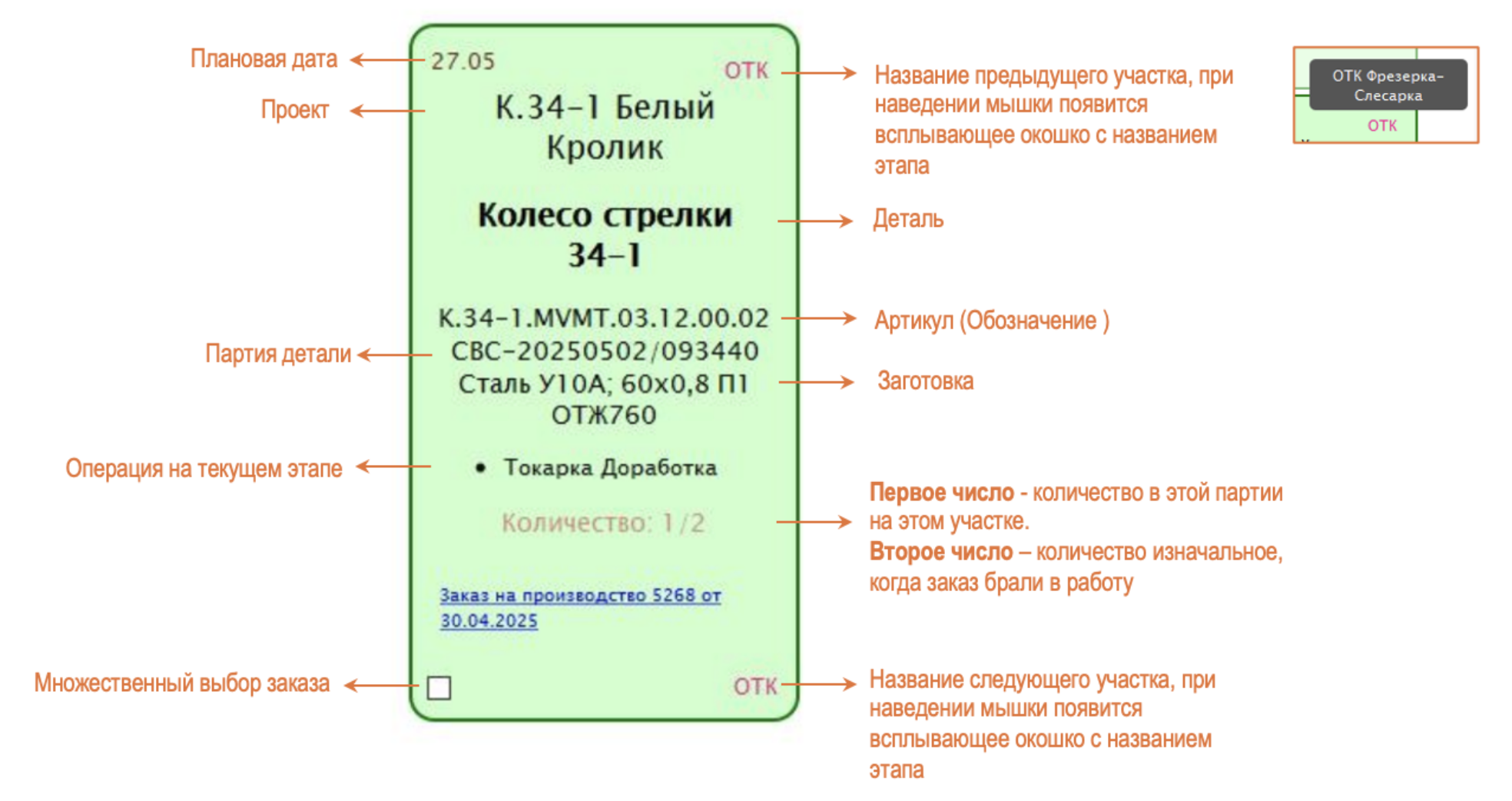

1. Расшифровка значений на карточке.

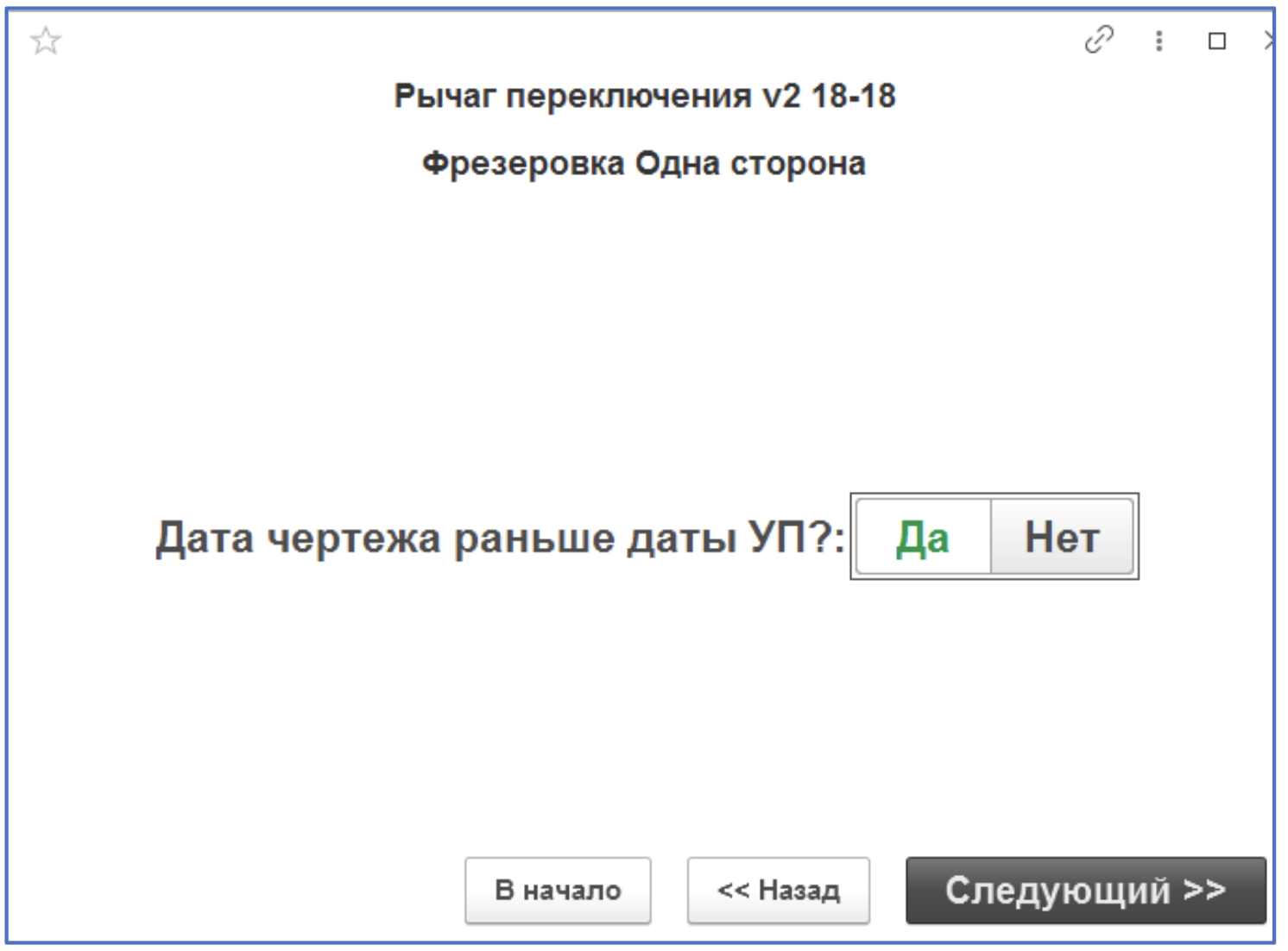

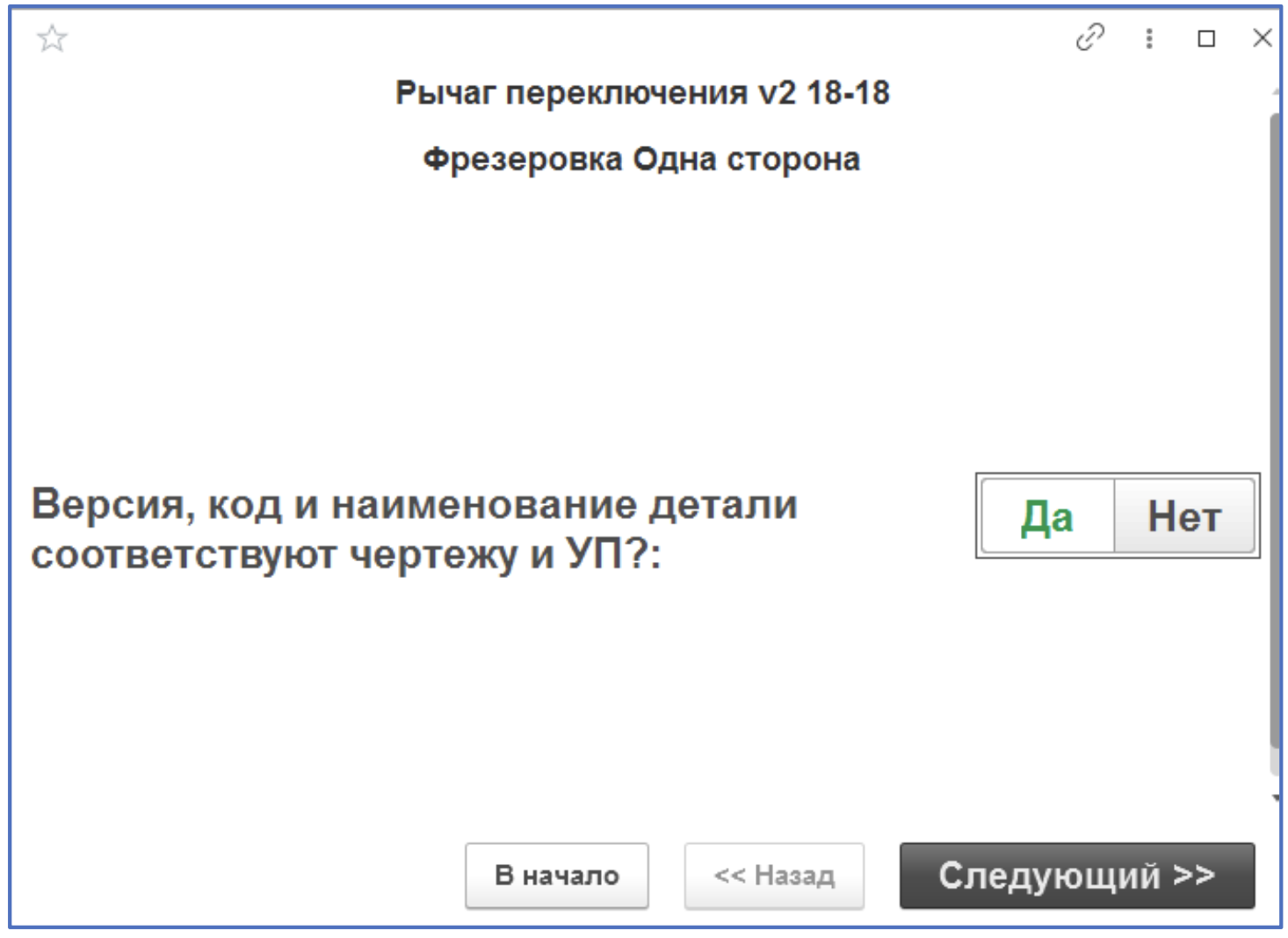

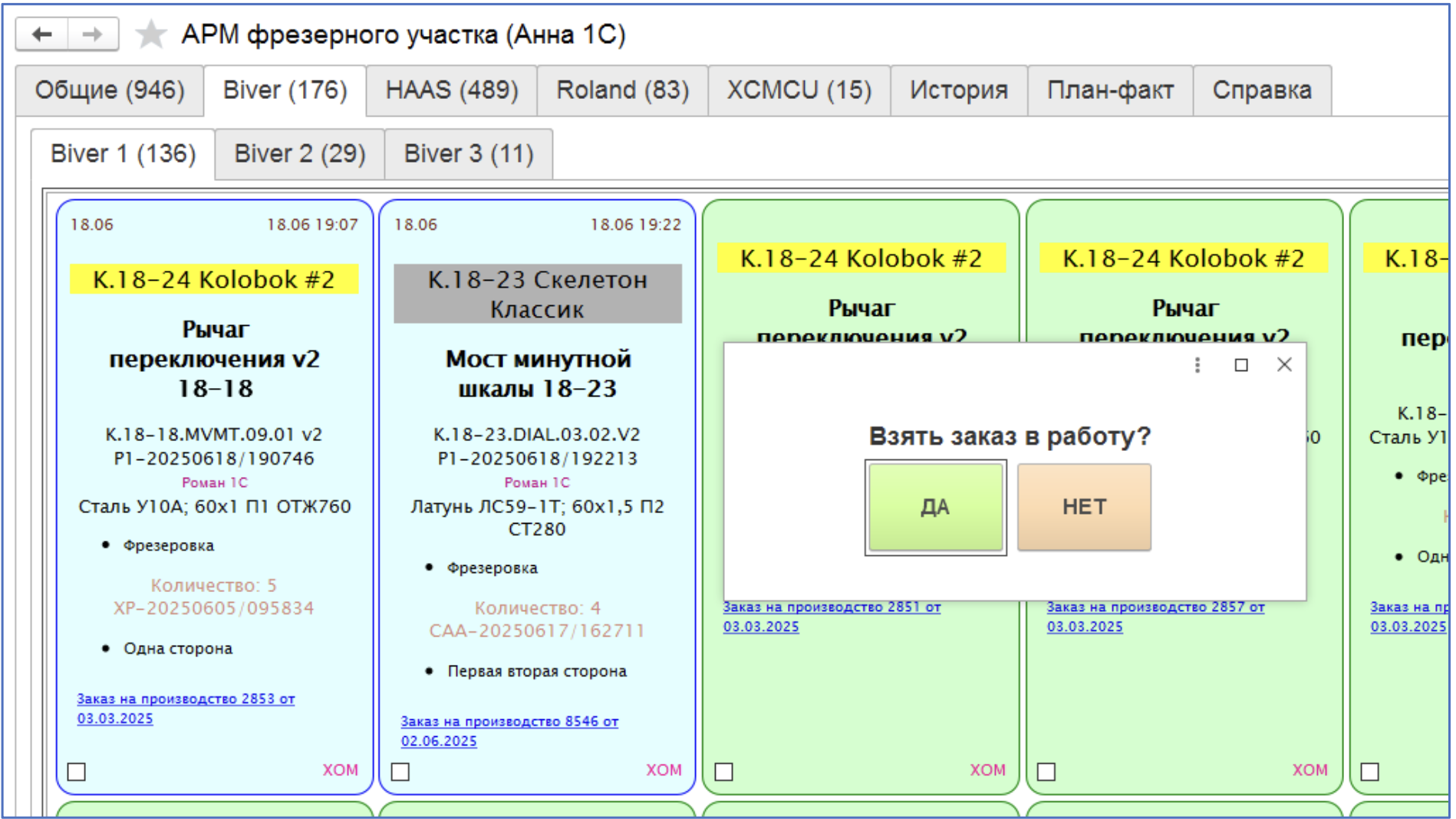

2. Необходимо взять заказ в работу.

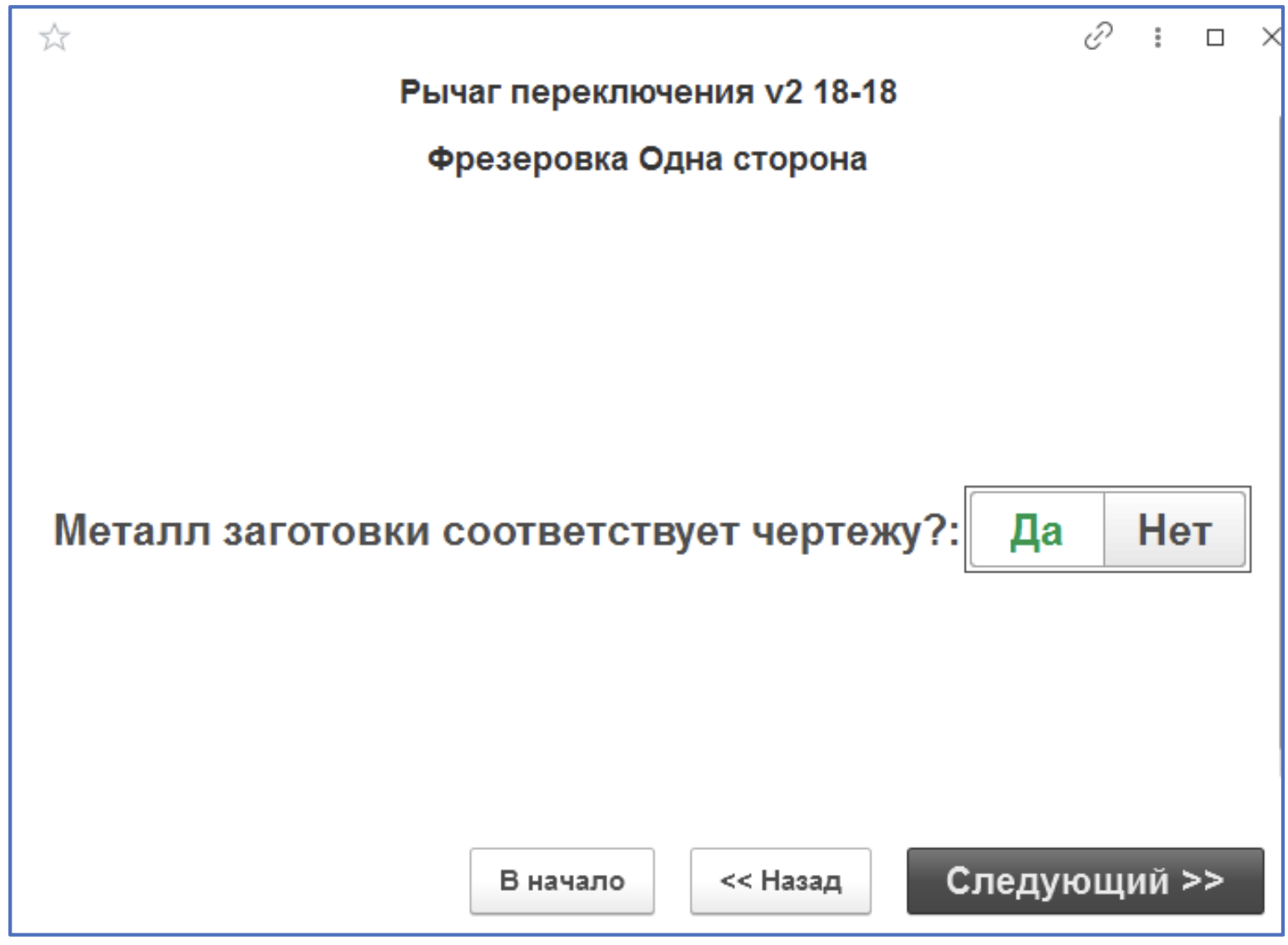

3. Пройти проверку соответствия.

4. Пройти проверку соответствия.

5. Пройти проверку соответствия.

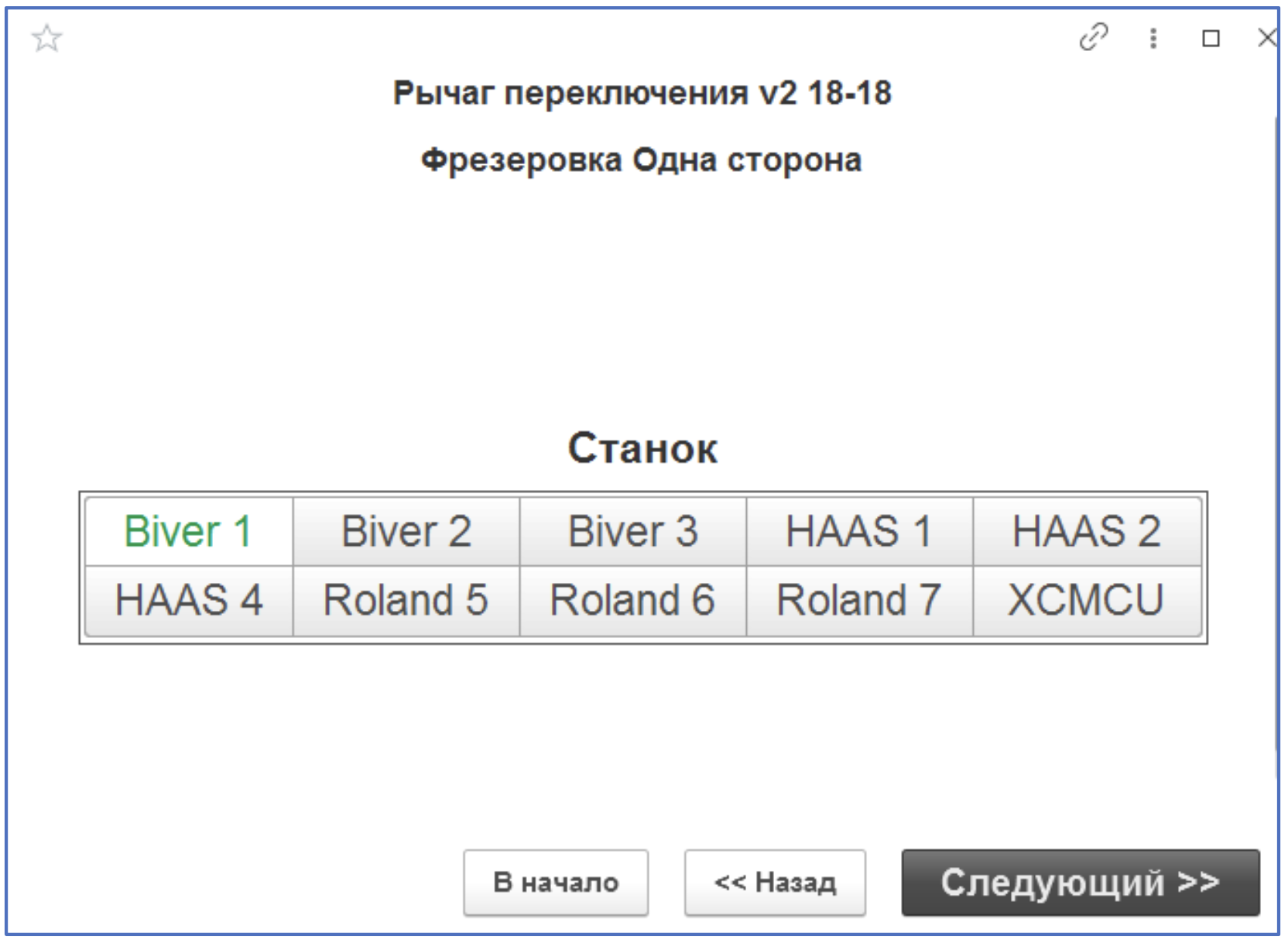

6. Указать итоговый станок.

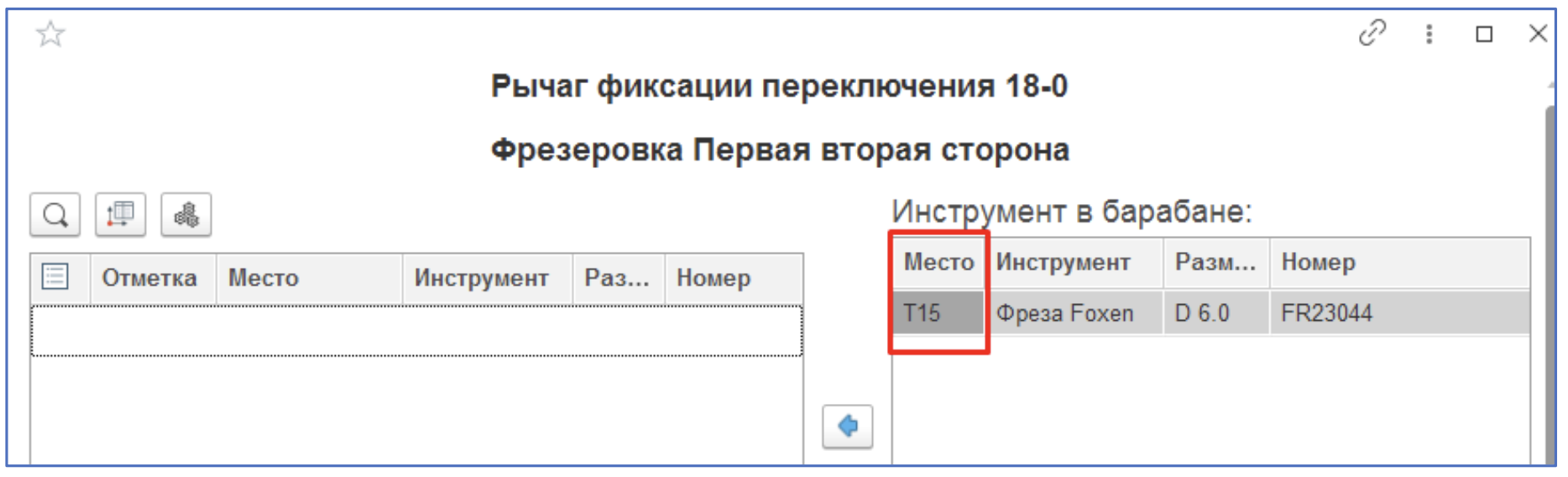

7. В правой области отображаются инструменты, которые находятся в барабане на текущий момент.

Каждый инструмент стоит на определенном месте.

8. Подобрать инструменты в работу можно тремя способами. Список подобранных инструментов формируется в левой области.

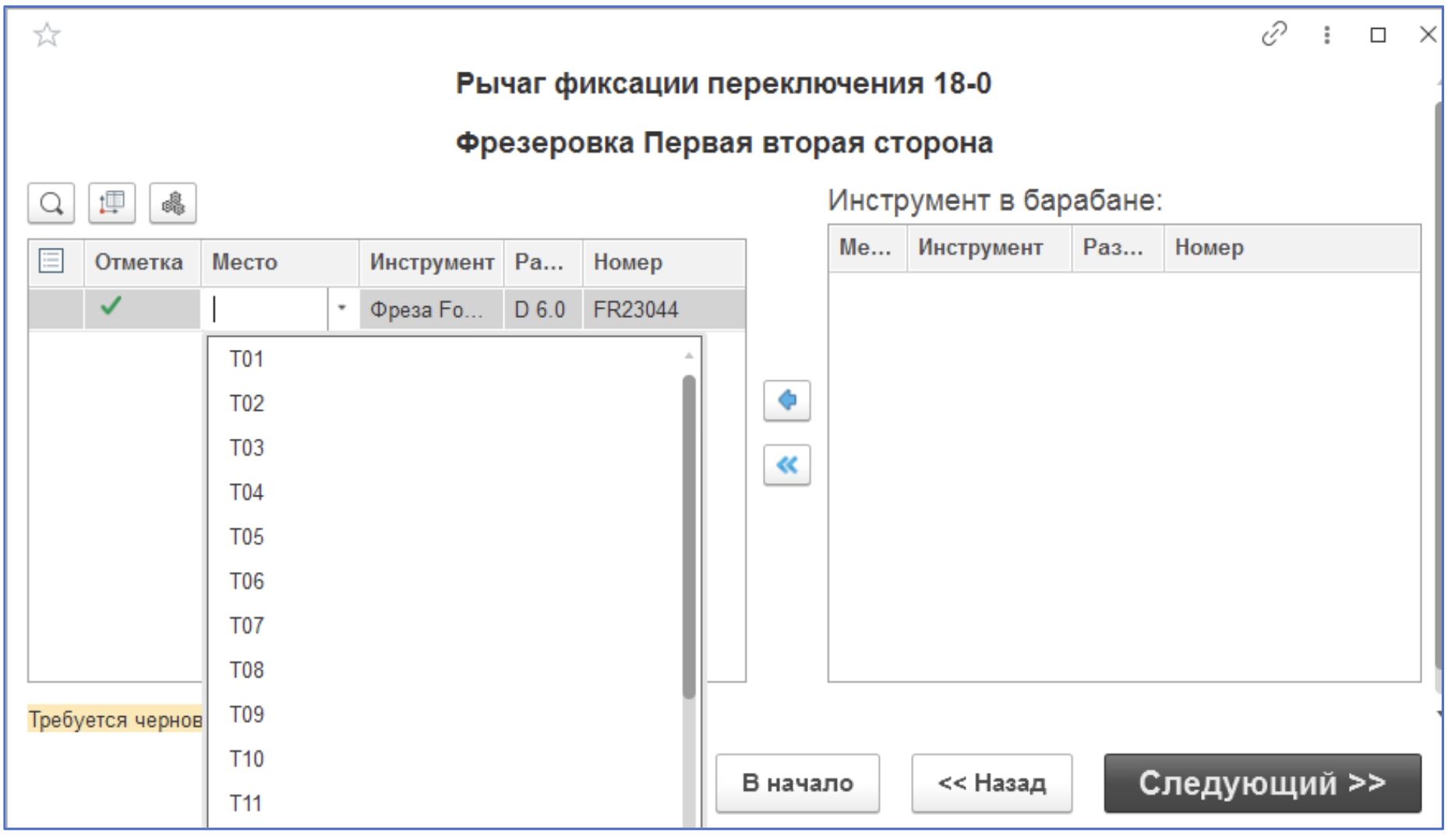

При добавлении указываем место инструмента в барабане.

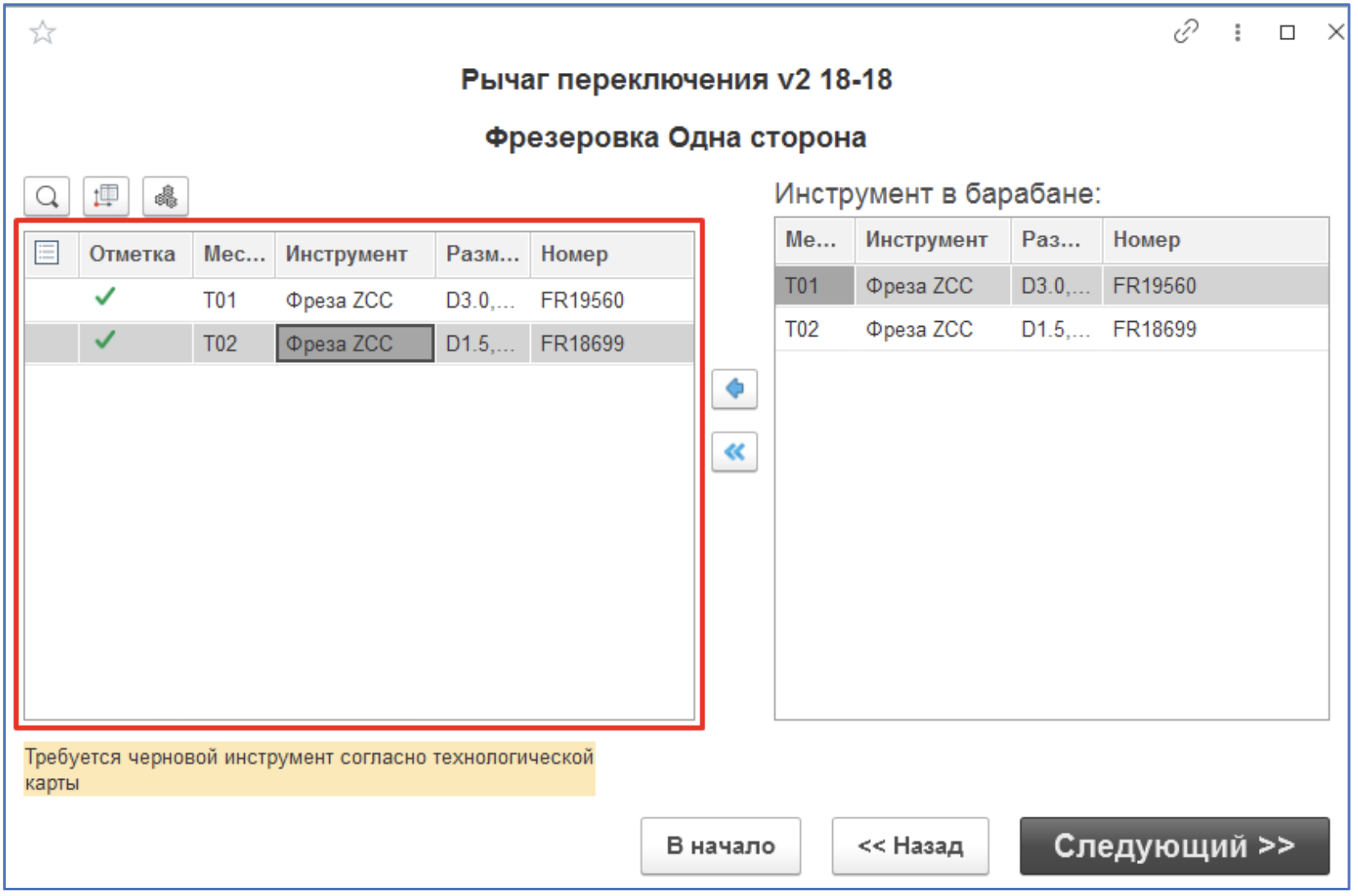

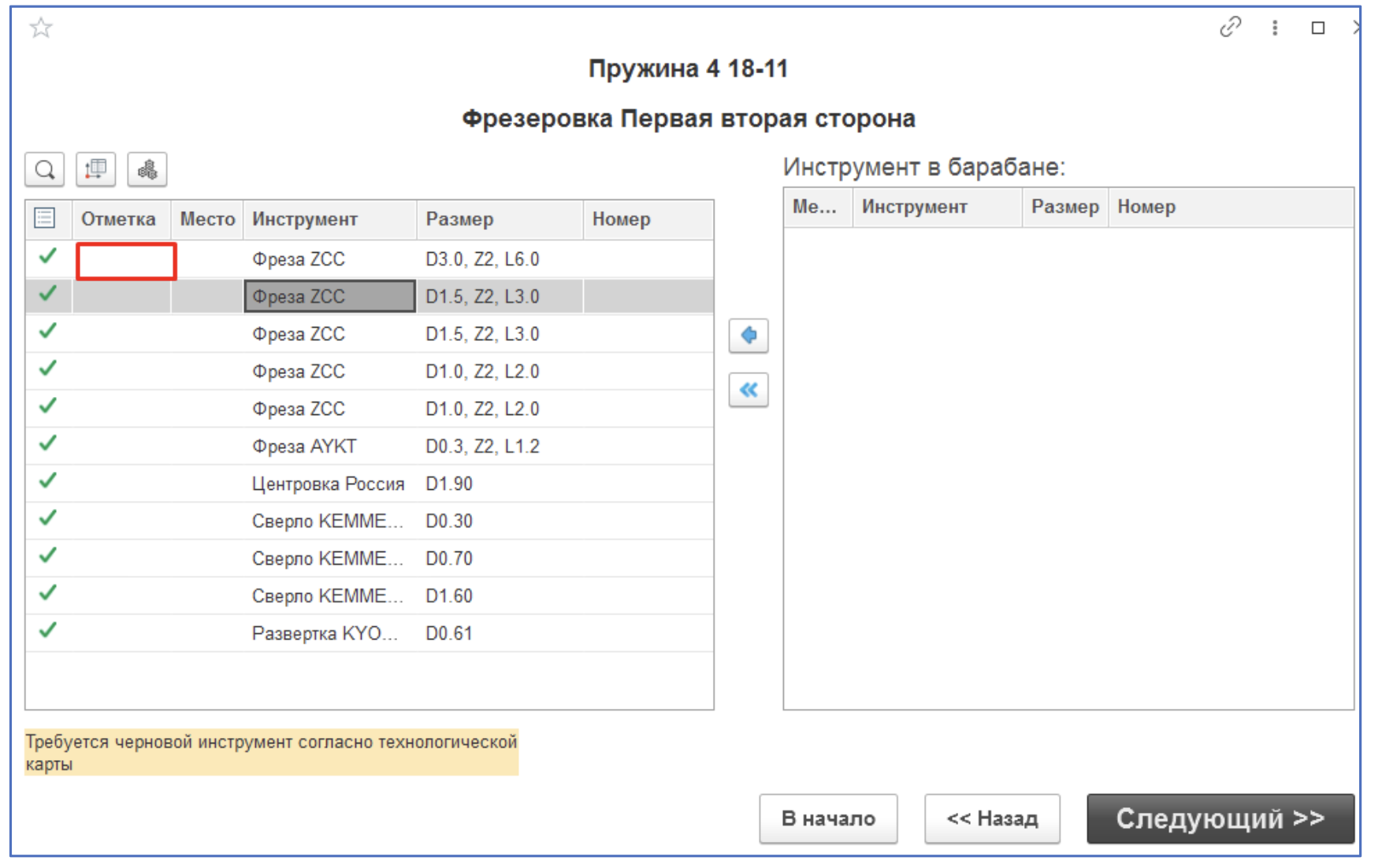

8.1. В случае, если по данной детали заведена технологическая карта в программу, то в области предзаполнен список и необходимо подбирать инструменты только согласно технологической карте.

При сканировании инструментов будет проставляться галочка напротив подобранных.

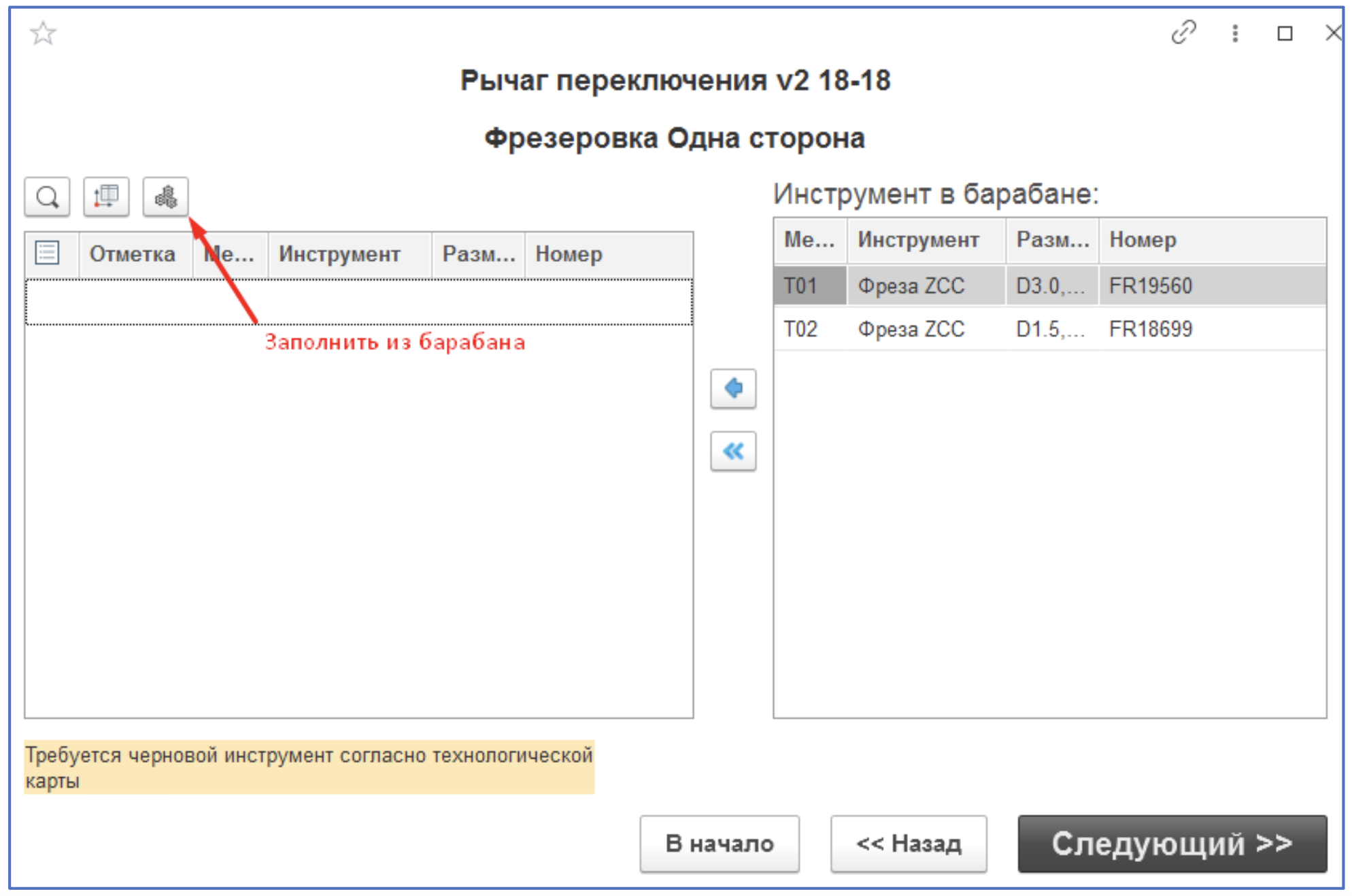

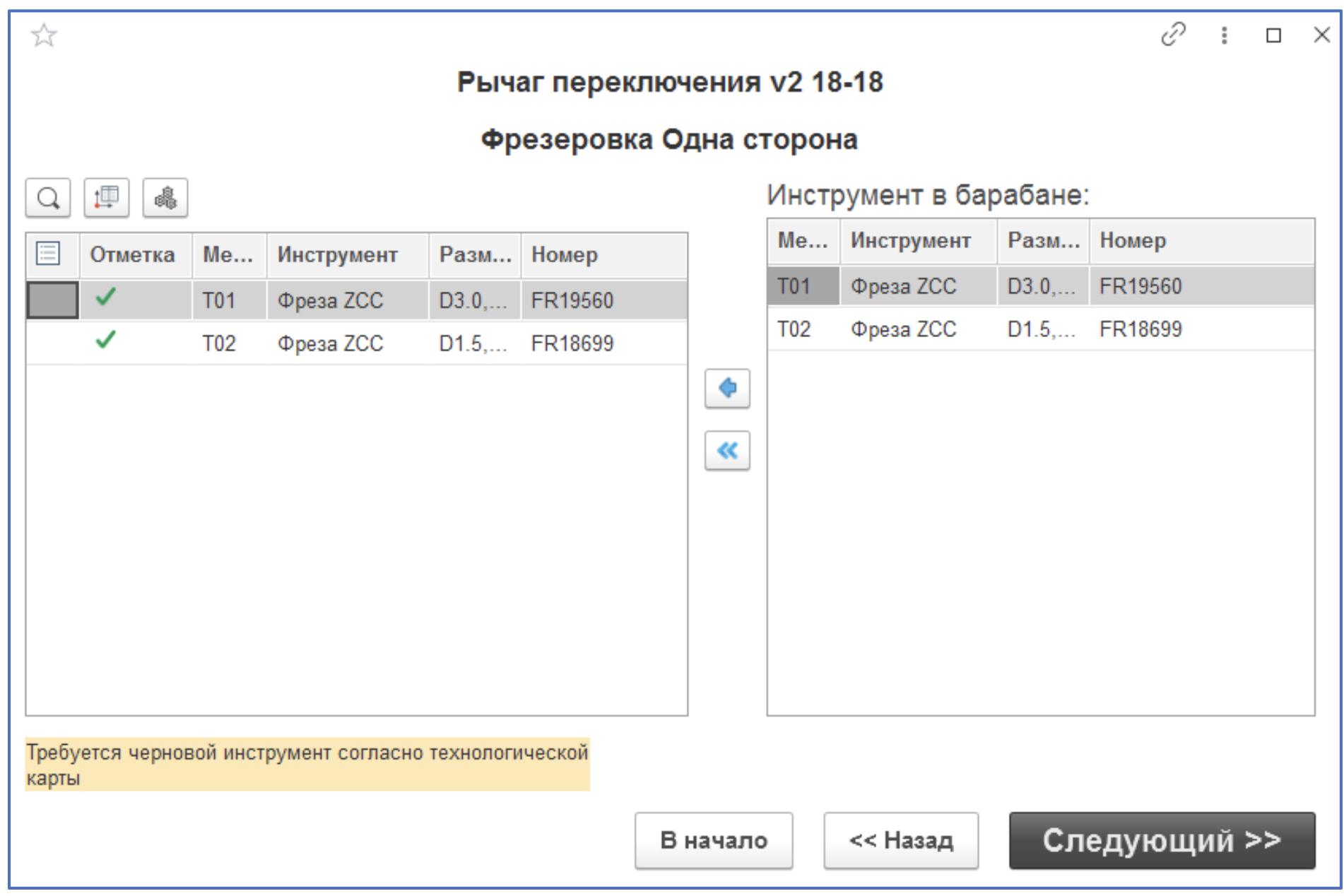

8.2 В случае, если при изготовлении детали нужен инструмент, который уже находится в барабане, можно подобрать его по кнопке «Заполнить из барабана».

Область «Инструмент в барабане» может быть пустой, если в барабане нет инструментов на текущий момент.

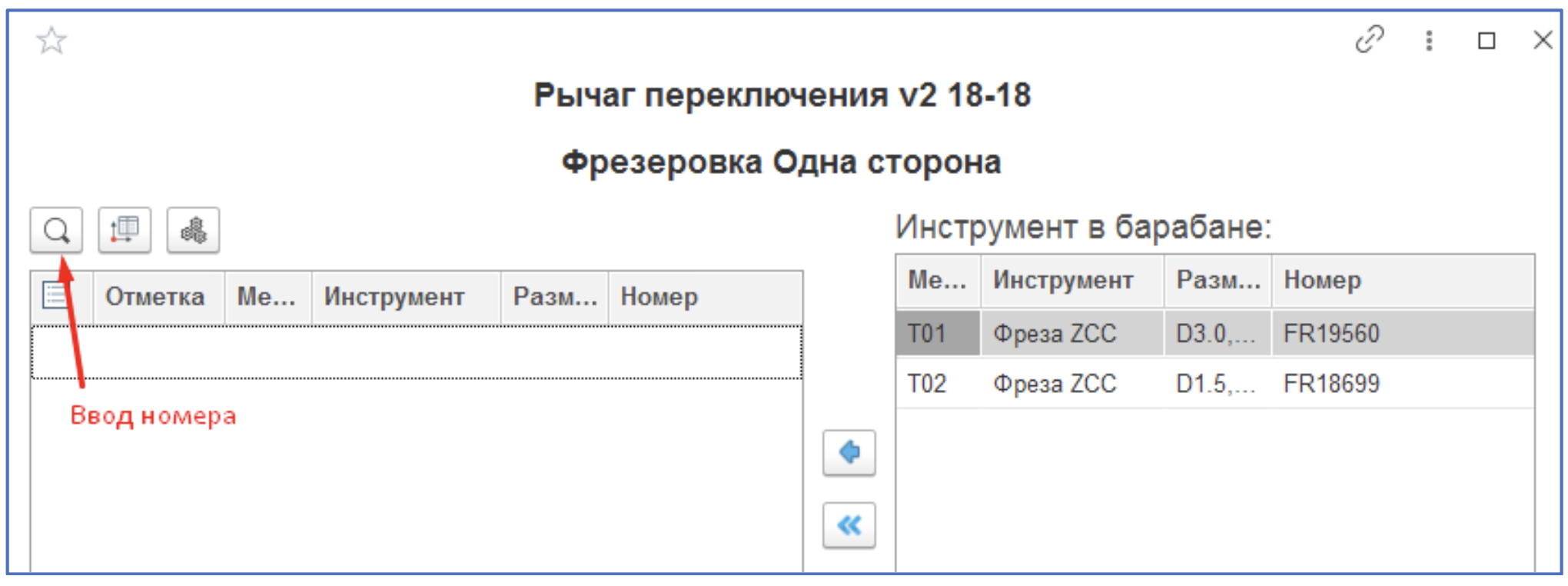

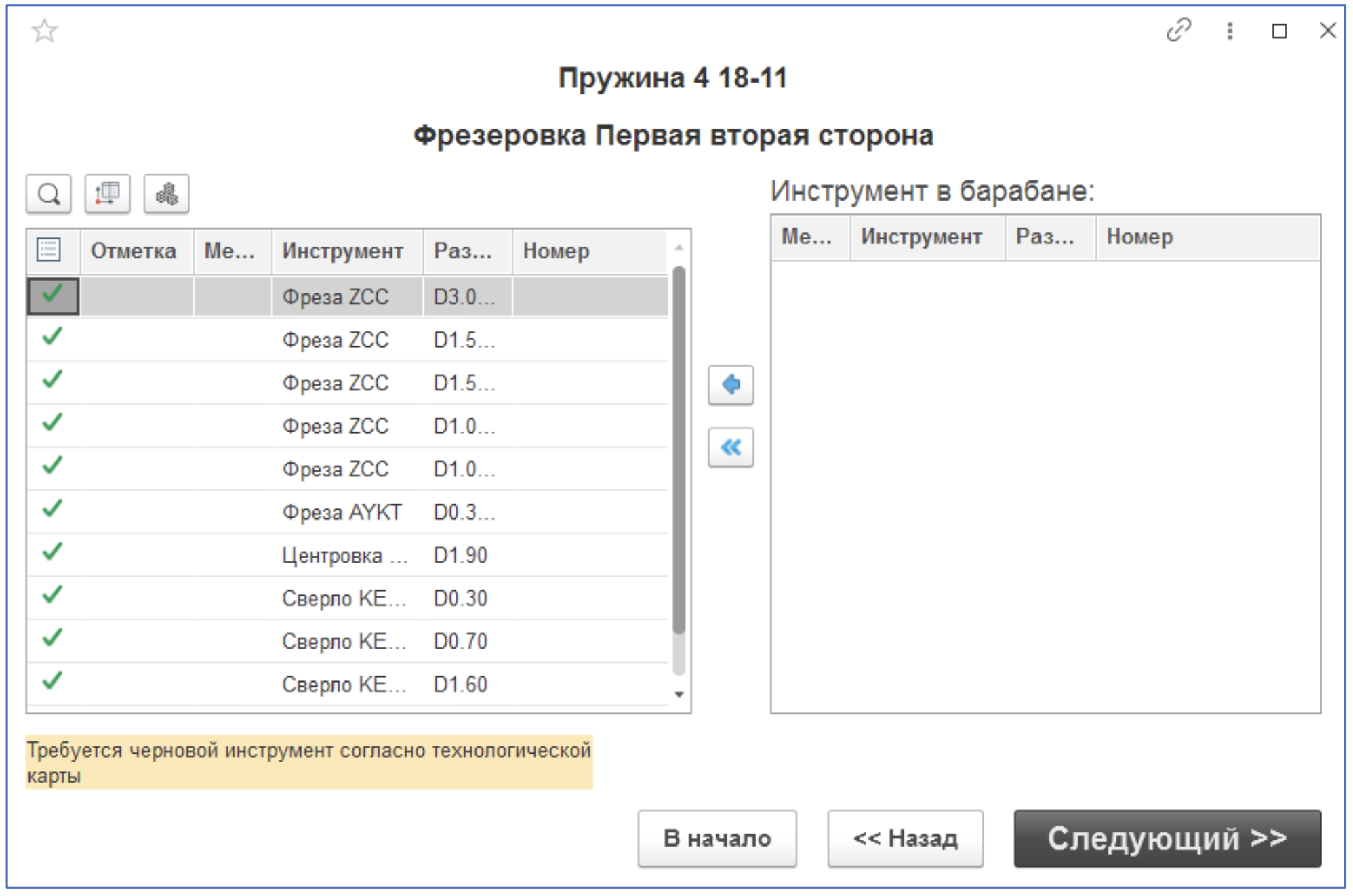

8.3. Если технологической карты нет, то необходимо отсканировать все свои инструменты для работы с деталью или добавить по номеру.

8. По окончанию подбора инструмента нажмите «Следующий».

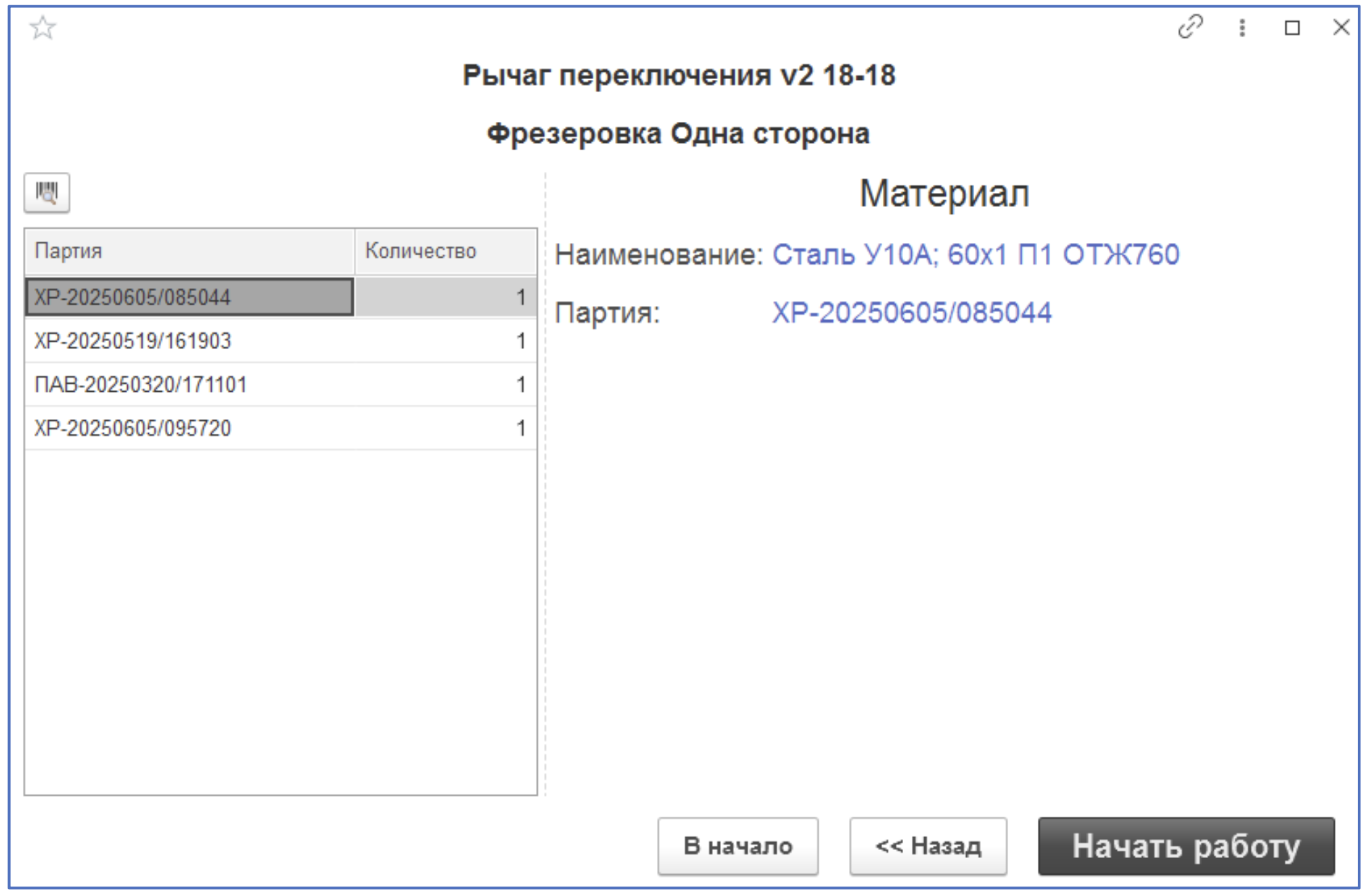

10. Укажите по какой партии хотите использовать Материал.

11. Нажмите «Начать работу».

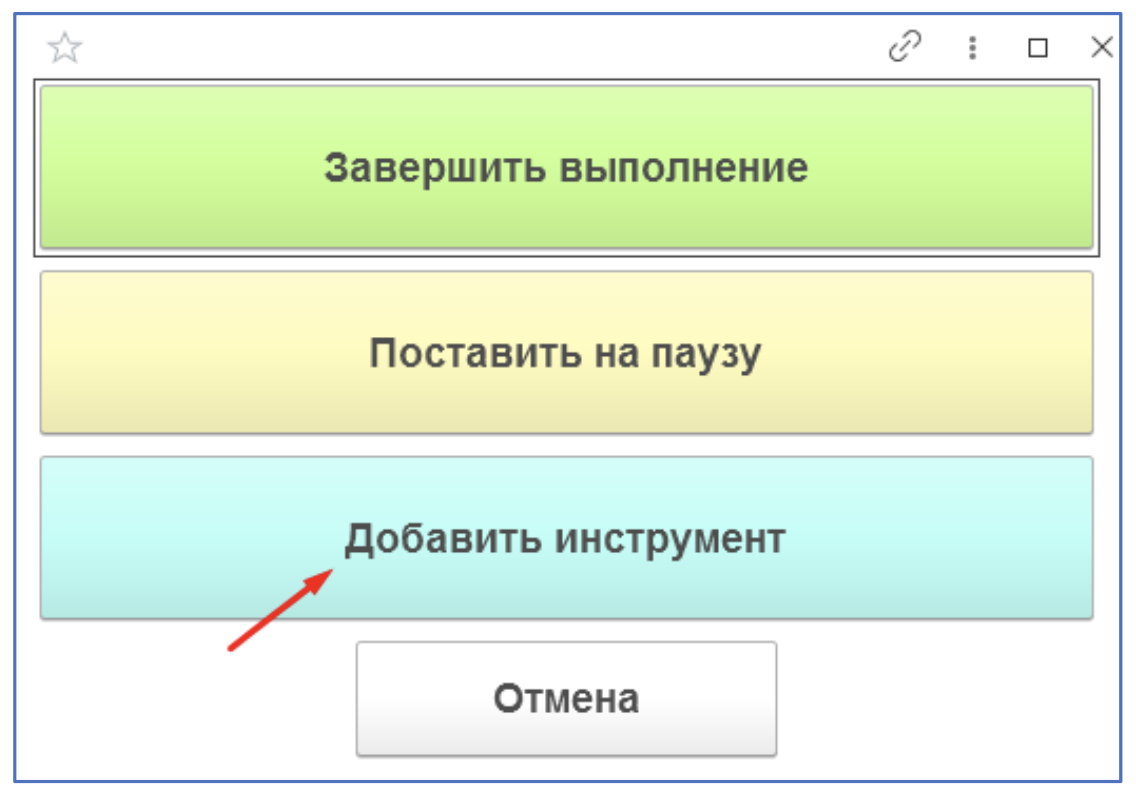

12. Если заказ уже в работе, но вам необходимо добавить инструмент в заказ (сломался, потерялся и т.д.) нажмите на заказ чтобы вызвать меню и выберите «Добавить инструмент».

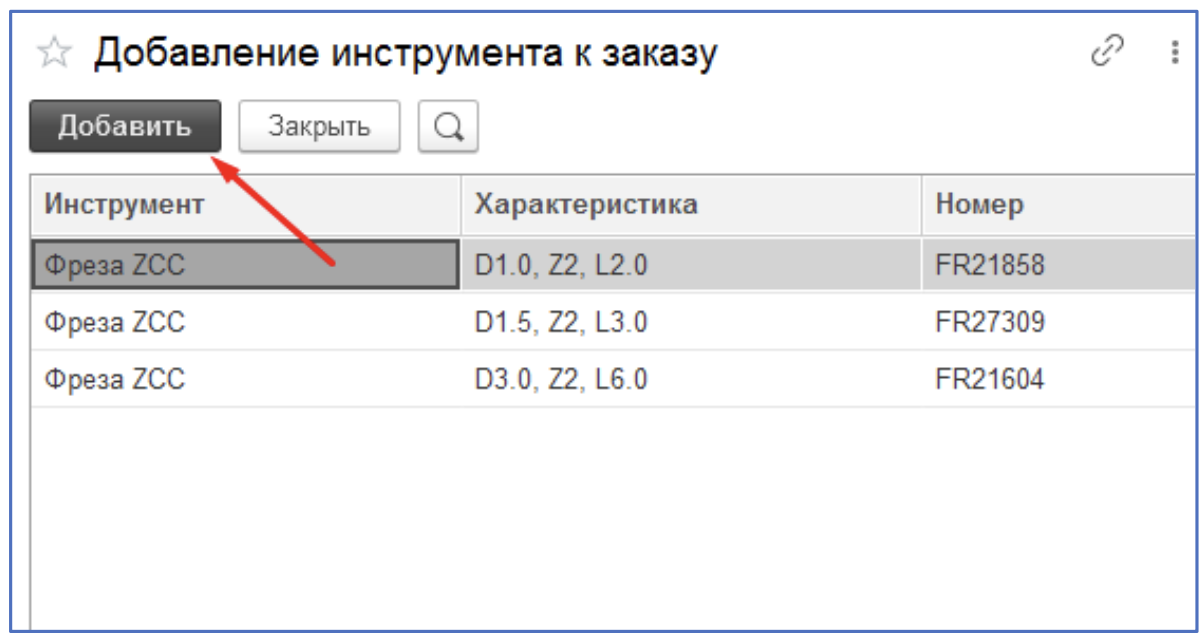

13. Отсканируйте инструмент, проверьте его в таблице.
При необходимости можно добавить сразу несколько инструментов.

При завершении подбора нажмите «Добавить».

Можно продолжить работу с заказом.

Информация об инструментах в барабане

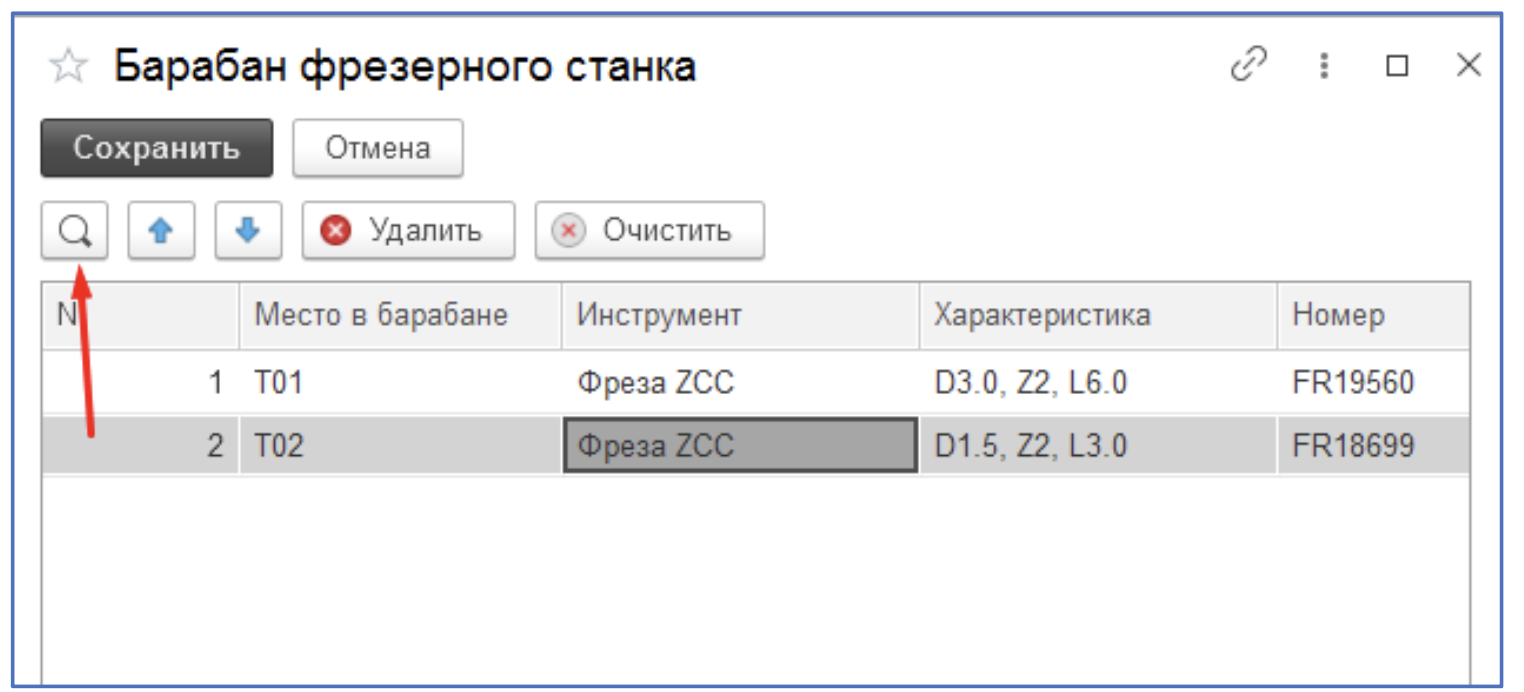

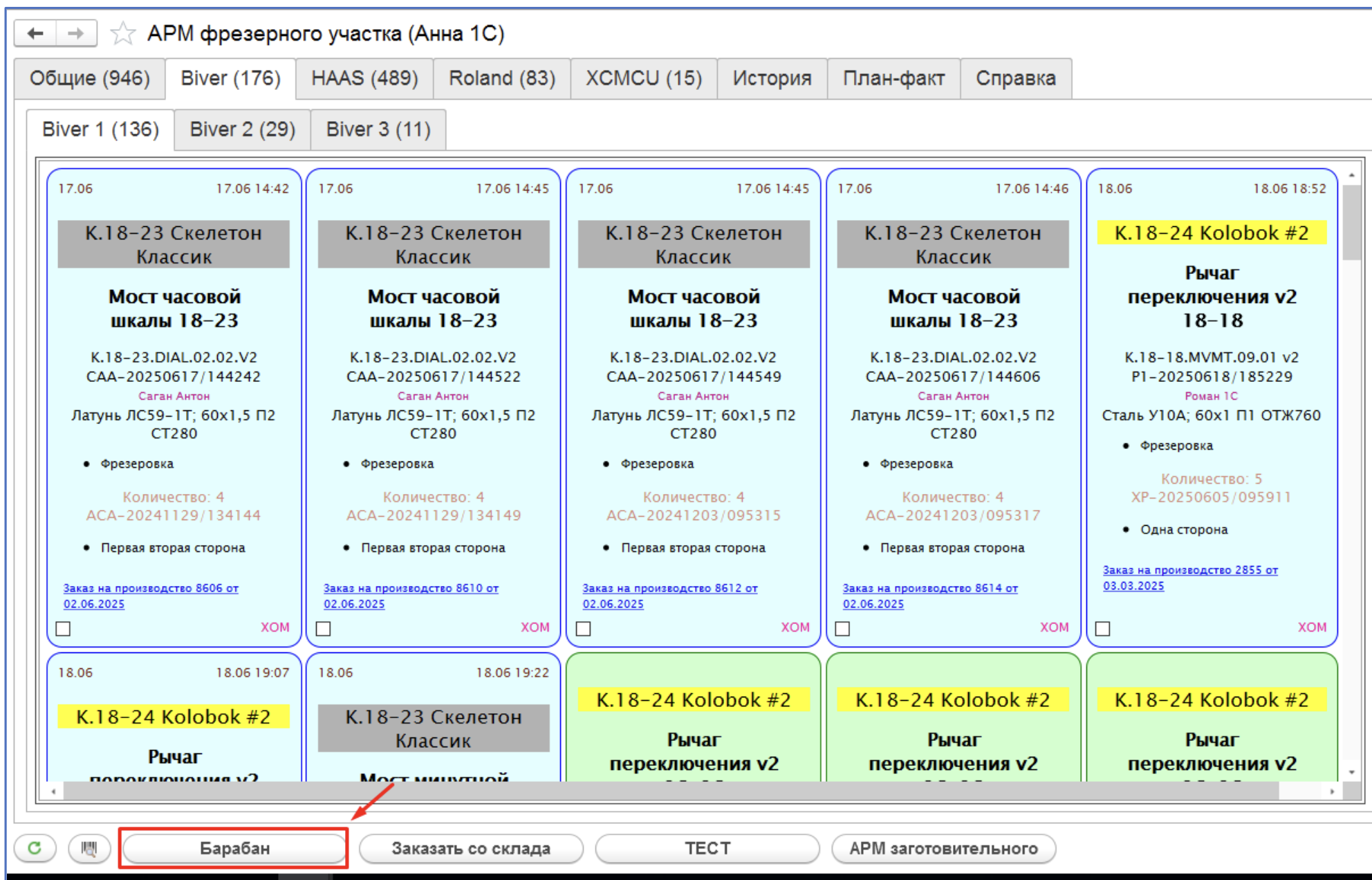

1. Для того, чтобы посмотреть какие инструменты сейчас находятся в барабане необходимо нажать кнопку «Барабан».

Примечание, кнопка доступна только с закладок станков, на закладке «Общие» кнопка не активна.

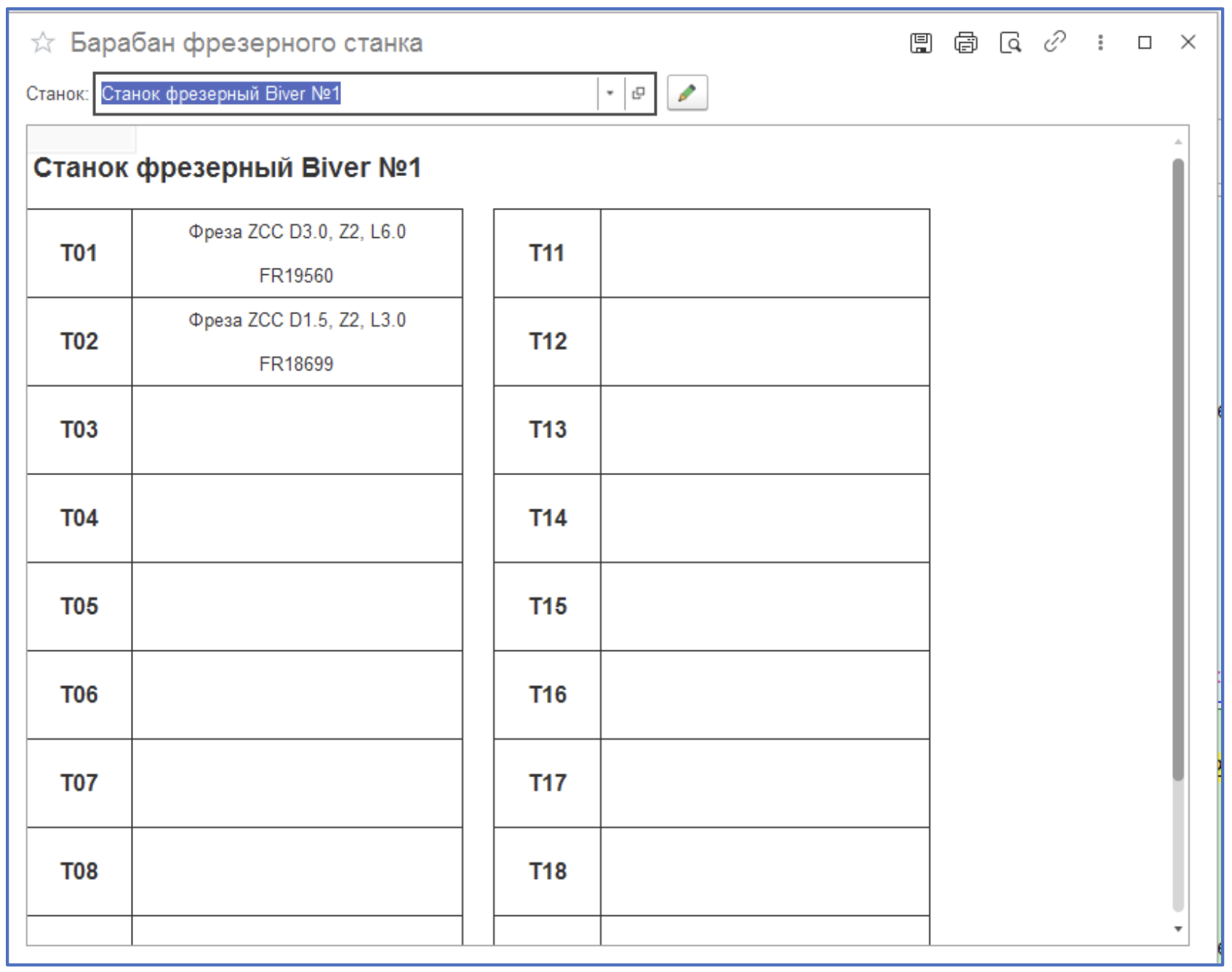

При выполнении команды открывается форма с указание мест и инструментов.

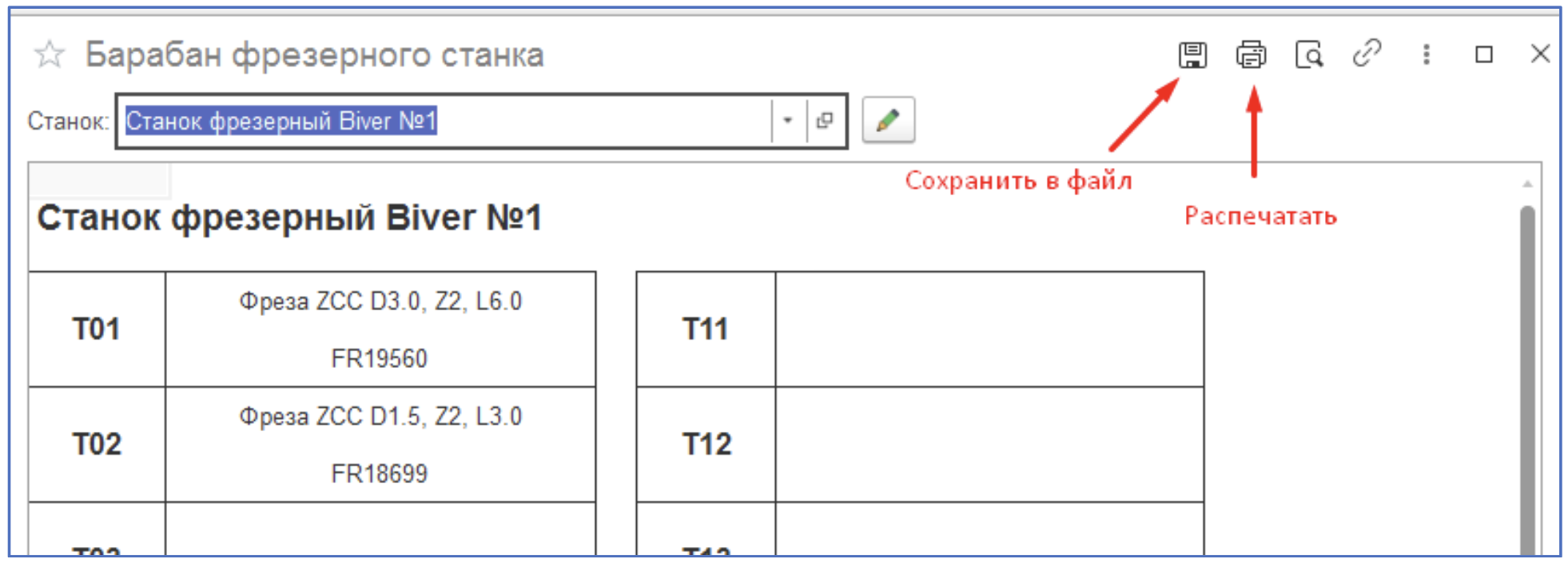

2. Добавлена возможность сохранить Лист в файл или отправить сразу на печать.

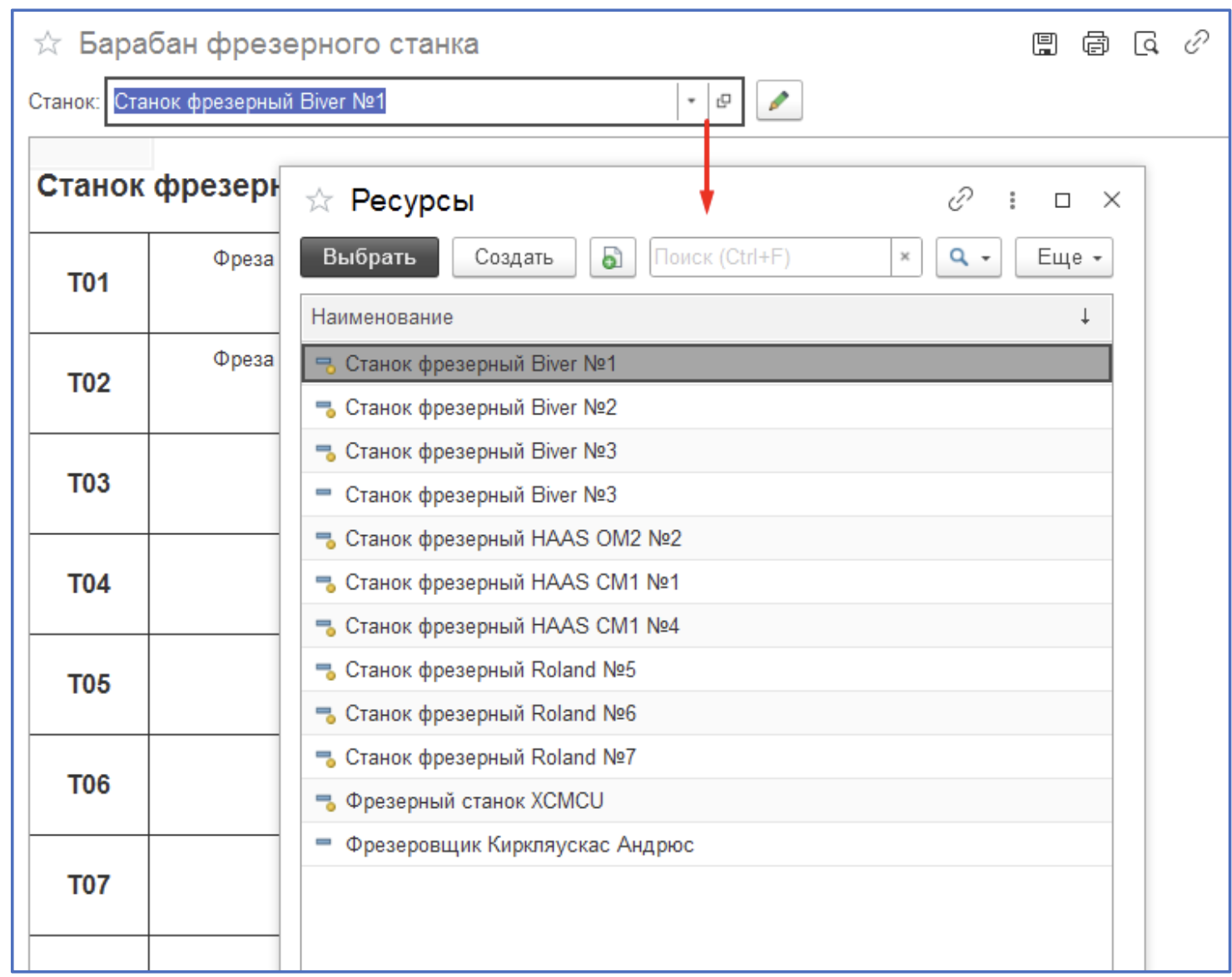

3. Можно переключиться на другой станок и посмотреть состав его барабана.

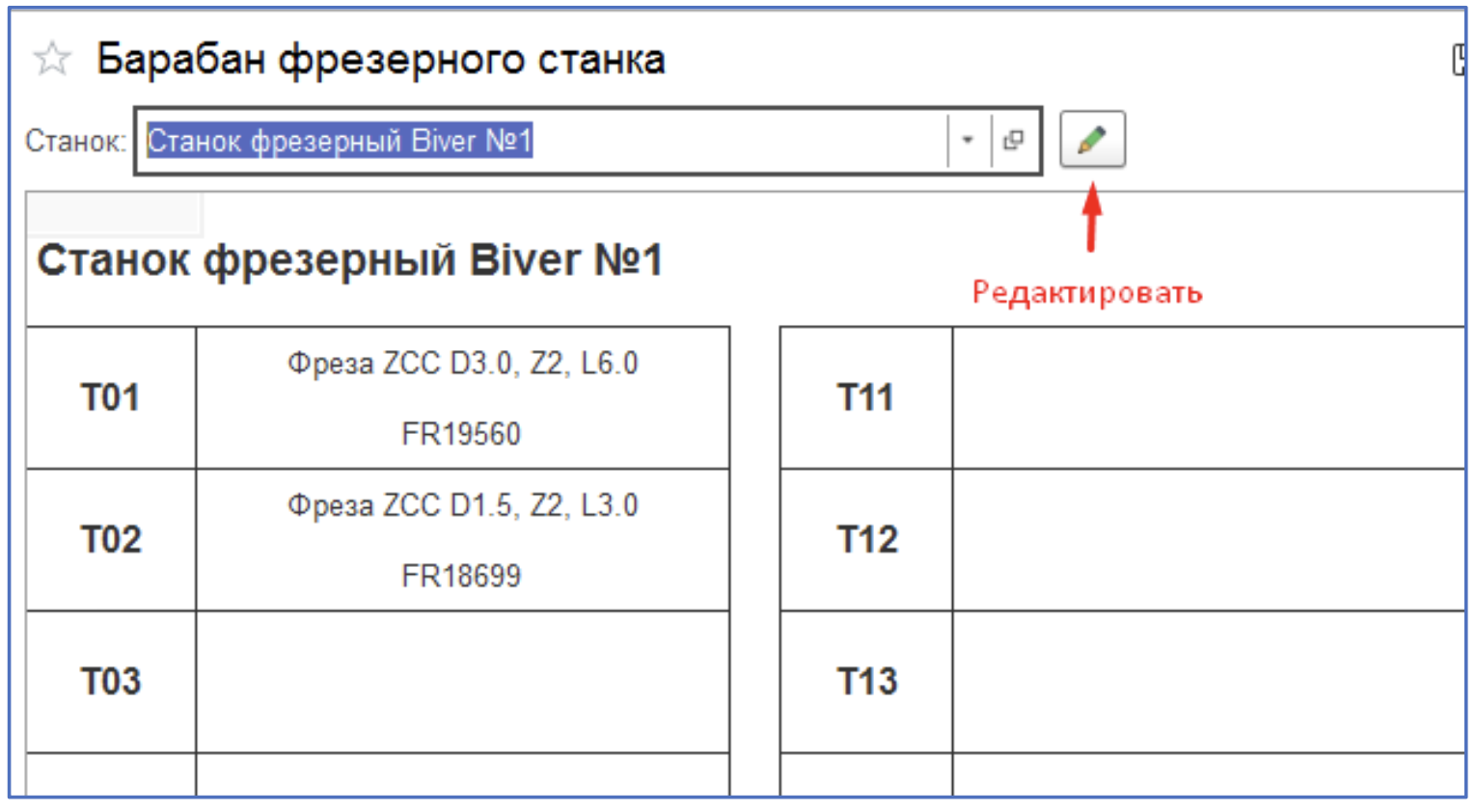

4. Имеется возможность добавить, заменить или убрать инструмент из барабана.

При добавлении инструмента указываем место.

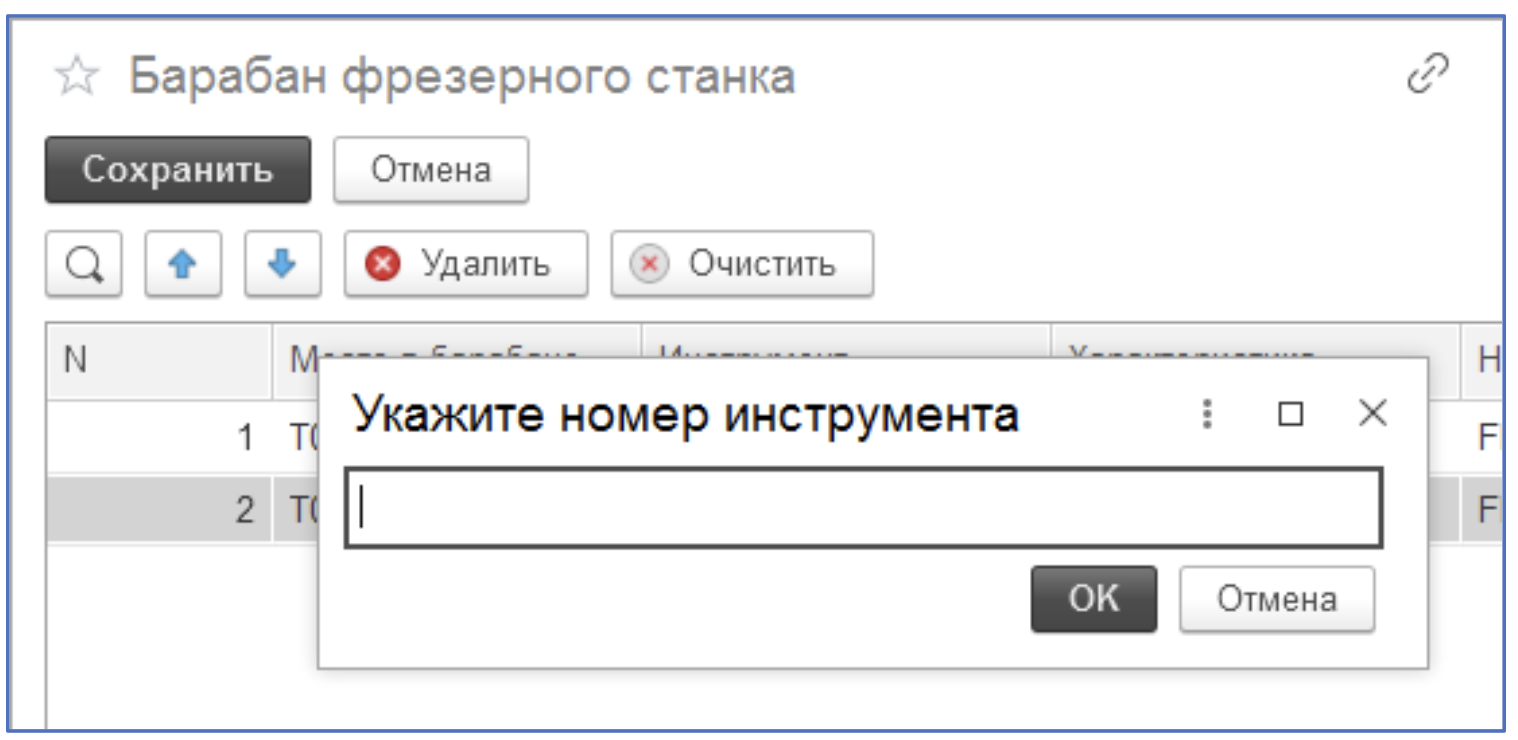

5. Инструмент добавляться в список путем сканирования или ввода номера.

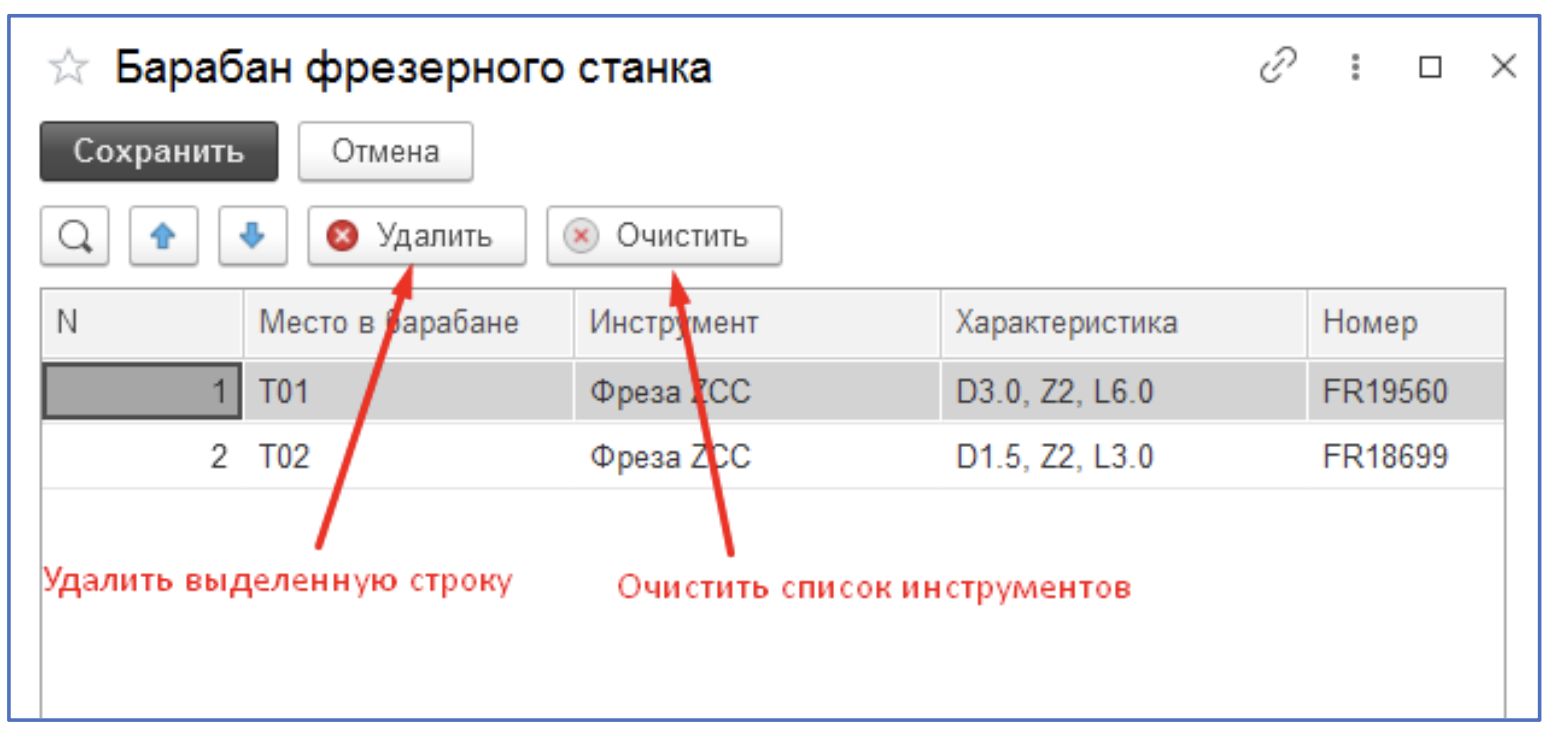

6. Также можно удалить строку с инструментом или полностью очистить список.

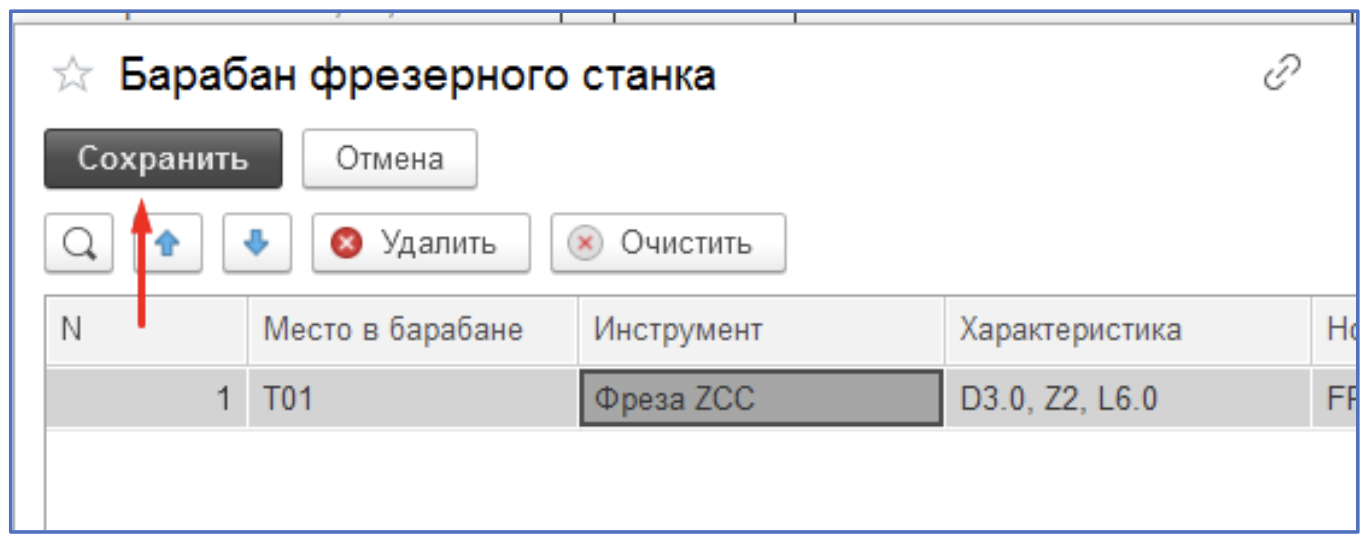

7. По окончанию редактирования необходимо нажать «Сохранить».

Примечание, имеется возможность внести один и тот же инструмент, но с разными номерами, максимальное количество одинаковых инструментов - три штуки.

Если задана тех.карта, то количество одинакового инструмента задается в ней. И тогда добавлять нельзя, а можно только менять номер инструмента.
